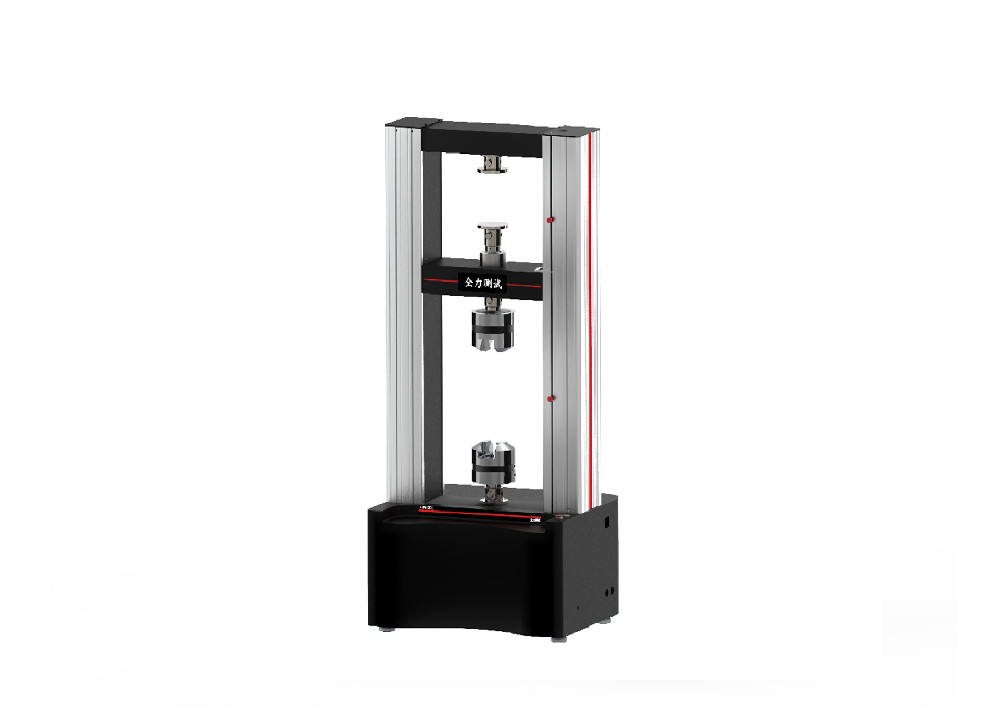

CTS-E500/600微機控制電子式萬能試驗機

產品詳情

  • CTS-E500/600微機控制電子式萬能試驗機

    一、產品概述:

    微機控制電子式萬能試驗機主要用于金屬和非金屬材料的拉伸、壓縮、彎曲等試驗。適用于鋼鐵冶金、建工建材、航空航天、質量監督、教學科研單位等領域。

    試驗機符合GB/T 228.1-2021《金屬材料 拉伸試驗 第1部分:室溫試驗方法》、GB/T7314《金屬材料室溫壓縮試驗方法》及GB/T14452《金屬材料彎曲力學性能試驗方法》。測量RP、Rt、ReH、ReL、Rm、E、A、At、Agt、Z等性能參數。滿足多種標準及全球最新安全指令:如ASTM E 4、ISO 75000.5機械防護等標準。

    二、產品特點:

    1、 主機結構

    上下雙空間結構,無需更換連接件可直接調換試驗空間。由上橫梁、中橫梁、工作臺及底面板通過兩副滾珠絲杠、四根立柱構成框架結構,增加了框架架構的剛度。

    2、 主要部件

    優化設計上橫梁、中橫梁、工作臺結構增加了相應的剛度,且配以無間隙精密磨制滾珠絲杠傳動,提高了傳動效率和位移精度。導向采用無油潤滑軸承,提高了試驗機運行速度、保證運行平穩無噪音,從而整體提高了試驗機的準確度和耐久性。

    3、 載荷測量

    采用進口高精度、高穩定性輪輻式拉壓應變傳感器,保證試驗力精度,可擴展增加多個傳感器,實現試驗力更寬范圍的測量。

    4、 傳動系統

    采用進口全數字式交流伺服系統,控制高精度、高響應頻率交流伺服電機,保證傳動系統的效率高、噪音低、傳動平穩。

    5、 試驗附具

    采用插銷方式,非常方便連接多規格的附具,滿足各種材料的測試要求。

    6、 試驗保護

    具有完善的限位保護功能、過載過流保護、試驗斷裂自動停機等功能,操作安全可靠。

    三、產品的制造和檢驗標準:

        GB/T 16491-2008 《電子萬能試驗機》;

        GB/T 2611-2007 《試驗機通用技術要求》;

        JJG 139-2014 《拉力、壓力和萬能試驗機》;

        JJG 475-2008 《電子式萬能試驗機檢定規程》

        GB/T 16825.1《靜單軸試驗機的檢驗第1部分:拉力和(或)壓力試驗機測力系統的檢驗與校準》;

        GB/T 22066-2008《靜力單軸試驗機計算機數據采集系統的評定》

    四、標準配置:

    拉伸夾具 1套、壓縮夾具1套、 彎曲夾具1套

    五、拓展配置:

    全自動引伸計、大變形引伸計、專用附具、環境試驗箱等

    六、技術指標:


    技術名稱

    技術參數

    產品型號

    CTS-E500/600

    試驗機級別

    0.5級

    主機參數

    有效試驗寬度

    650

    有效拉伸行程

    600

    有效壓縮行程

    750

    橫梁最大行程

    1480

    伺服電機功率(kW)

    5.5

    主機外形尺寸 (mm)

    1280×871×3506

    主機重量

    3200

    力值測量參數

    最大試驗力kN)

    600

    試驗力測量范圍

    最大試驗力的0.4%-100%

    試驗力示值相對誤差

    ±0.5%

    試驗力分辨力

    1/1000000 FN

    位移測量參數

    位移分辨力μm)

    0.05

    橫梁位移示值相對誤差

    ±0.5%

    變形測量參數

    變形測量范圍

    0.2%-100% FN

    變形測量精度

    ±0.5%

    變形示值分辨率

    最大變形量的1/±1000000

    變形測量系統(標距mm/變形mm)

    50/10

    控制參數

    橫梁速度調節范圍(mm/min)

    0.001-600

    滿載試驗速度調節范圍mm/min)

    0.001-400

    力控速調節范圍

    速率<0.05% FN/s時,為設定值的±1%以內;速率≥0.05% FN/s時,為設定值的±0.5%以內。

    變形速調節范圍

    變形速率控制精度:速率<0.05% FN/s時,為設定值的±1%以內;速率≥0.05% FN/s時,為設定值的±0.5%以內

    位移速率控制精度

    速率<0.01mm/min時,為設定值的±1%以內;速率≥0.01mm/min時,為設定值的±0.2%以內。

    恒力、恒位移、恒變形控制范圍

    0.5%~100% FN

    恒力、恒位移、恒變形控制精度

    設定值≥10% FN時,為設定值的±0.1%以內;  速率<10% FN時,為設定值的±1%以內

    附具參數

    楔形拉伸附具mm

    平鉗口0-15、15-30


    圓鉗口Φ12-26、Φ26-40

    壓縮附具

    Φ150
