CTS-EF系列微機控制電子式疲勞測試系統

產品詳情

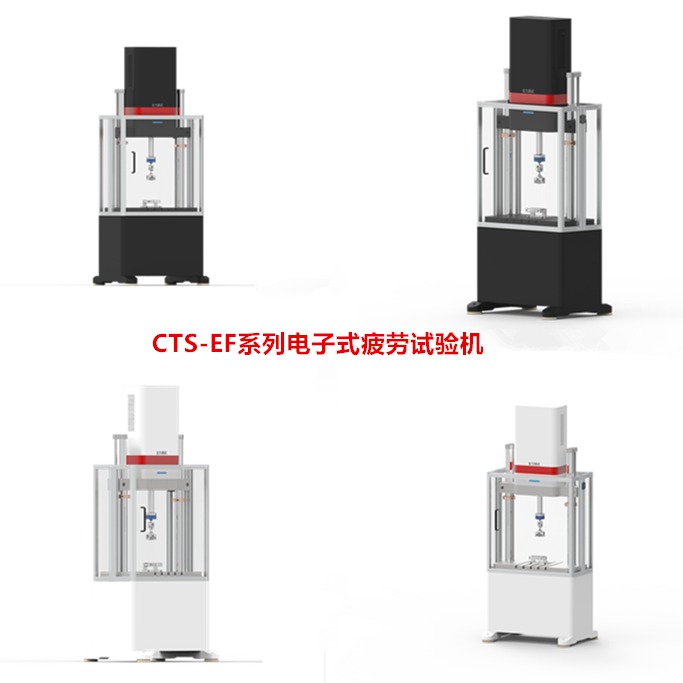

  • CTS-EF20整體渲染圖(黑色)2.12_副本.png





     一、產品描述:

            CTS-EF系列微機控制電子式疲勞試驗系統主要用于非金屬材料、彈性體、橡膠制品、減震器、隔離器的動剛度或靜剛度試驗以及材料和結構件的疲勞性能試驗,也可用于材料的靜態拉伸、壓縮試驗。該設備采用電動驅動的方式,實現伺服直線運動,利用電動缸實現加載及動態往復動作,易于安裝、操作簡單、靜音效果好??膳鋫涓邷貭t、低溫箱、腐蝕箱等環境裝置,實現試樣在不同環境下的力學測試。


     二、性能特點:

    1、該系統主要由伺服電機與電動缸結合起來的伺服電動缸提供動力,垂直往復運動的方式,實現對試樣疲勞測試的要求。

    2、選用進口伺服電機可實現行業最快的響應頻率2.0kHz,反應速度快;橫梁動作平滑、停止時無振動。

    3、負荷傳感器有150%過載能力,置于作動活塞前端,帶自鎖緊螺母。

    4、系統采用消隙裝置,力值自動定心,減小側向力,降低高頻拉壓試驗時的沖擊,改善試驗波形。

    5、伺服電動作動器標準電動缸重復定位精度達到±0.01mm以上,噪音低、節能、干凈、高剛性。

    6、單通道全數字伺服控制器做為系統控制器,帶力和位移的信號調理單元(可擴展)。

    7、伺服控制具有載荷、位移、變形三個閉環控制回路,各控制模式之間具有平滑切換功能。

    8、信號發生器波形種類:正弦波、方波、角波、斜波以及外部輸入波等。

    9、控制系統配套有多種應用軟件、套件可供選擇。


    三、滿足標準:

    1)GB/T 2611-2007 《試驗機通用技術要求》

    2)GB/T16825.1-2008 《靜力單軸試驗機的檢驗第1部分:拉力和(或)壓力試驗機測力系統的檢驗與校準》

    3)JB9397—2002《拉壓疲勞試驗機技術條件》

    4)GB/T 3075 金屬軸向疲勞試驗方法

    5)GB/T 6398 金屬材料 裂紋擴展試驗方法

    6)GB/T 4337 金屬旋轉彎曲疲勞試驗方法



    四、技術參數:

    技術名稱

    技術參數

    產品型號

    CTS-EF10

    CTS-EF20

    CTS-EF50

    CTS-EF100

    最大試驗力(kN)

    ±10

    ±20

    ±50

    ±100

    試驗力測量范圍

    最大試驗力的1%-100% Fs

    最大位移

    ±100,示值精度±0.5%Fs

    位移重復定位精度

    0.005

    額定速度(mm/s)

    600-1000

    試驗波形

    正弦波、三角波、方波等

    試驗頻率(Hz)

    0.01-50
